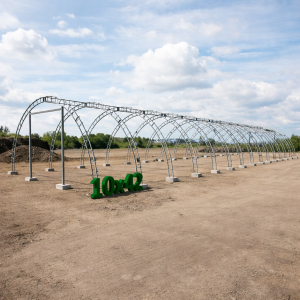

Розширена інструкція з монтажу арочних ангарів «Аграрник» від АГРОБУД

Арочні ангари серії «Аграрник» компанії АГРОБУД є просторово-жорсткими швидкоспоруджуваними металевими конструкціями на болтових з'єднаннях. Відсутність зварювальних робіт на етапі збірки дозволяє проводити монтаж у будь-яку пору року та без залучення спеціалізованої важкої техніки.

Щоб ангар прослужив десятиліття та витримував проектні вітрові й снігові навантаження, суворо дотримуйтесь даної послідовності робіт та технічних рекомендацій.

---

1. Підготовка фундаменту, лунок під торцеві колони та геодезична розбивка

Надійність усього каркаса безпосередньо залежить від точності геометричних параметрів основи.

• Фундамент під арочний каркас:
  • Основні арочні ферми встановлюються на підготовлений стрічковий, стовпчастий фундамент або монолітну бетонну плиту.
  • Перепад висот по верхньому обрізу фундаменту по всій довжині та ширині ангара не повинен перевищувати ±5 мм.
• Підготовка лунок під торцеві колони:
  • У місцях установки торцевих (фасадних) колон з обох боків ангара готуються отвори (лунки) в ґрунті або тілі фундаменту під бетонування.
• Розмітка та перевірка діагоналей:
  • Перед початку установки елементів нанесіть осьові лінії.
  • Критичний контроль: Обов'язково перевірте рівність головних діагоналей прямокутника фундаменту (D1 = D2). Допустиме відхилення — не більше 10 мм на 30 метрів довжини.

2. Укрупнювальна збірка арочних ферм на землі

Кожна арка складається з 4–6 сегментів (залежно від ширини прольоту). Збірка виконується на землі поруч із місцем установки.

1. Організація монтажного майданчика: Підготуйте рівний горизонтальний майданчик. Щоб уникнути деформації елементів та пошкодження ґрунтовки (ГФ-021), викладіть дерев'яні підкладки (брус або піддони) під стикувальні вузли.
2. Збірка сегментів:
   • Розкладіть елементи однієї арочної ферми згідно зі схемою.
   • З'єднайте сегменти оцинкованими болтами з комплекту поставки.
   • Нюанс затягування: На цьому етапі болтові з'єднання не затягуються «наглухо», а наживляються від руки для збереження мінімальної рухливості при юстуванні.
3. Контроль геометрії арки:
   • Заміряйте ширину прольоту зібраної арки по крайніх точках опорних плит («п'ят»). Вона повинна чітко відповідати проектній ширині ангара.
   • Заміряйте висоту підйому арки в шелизі (верхній точці).

3. Порядок підйому, анкерування арок та бетонування торцевих колон

1. Монтаж основних арочних ферм (Анкерне кріплення):
   • Збірку каркаса починають з торцевої зони.
   • Підніміть арочну ферму у вертикальне положення (вручну бригадою з 4–6 осіб, за допомогою лебідок або автокрана).
   • Сумістіть отвори в опорних «п'ятах» арки з проектними осями на готовому фундаменті.
   • Просвердліть отвори в бетоні через «п'яти» і зафіксуйте арку розпірними анкерами (або шпильками на хімічний анкер).
   • Виставте арку суворо за вертикальним виском і тимчасово зафіксуйте підкосами (розчалками).
   • Зверніть увагу: Якщо при посадці «п'ят» на анкери арка злегка стиснута або розширена — попустіть болти сегментів арки, виставте вертикаль, зафіксуйте «п'яти», а потім остаточно протягніть усі болтові з'єднання арки.
2. Монтаж та бетонування торцевих (фасадних) колон:
   • Торцеві колони опускаються у раніше підготовлені отвори (лунки).
   • Труба/колона виставляється суворо за вертикальним рівнем та проектними осями.
   • Колона тимчасово розпирається монтажними підкосами або дерев'яними клинами для надійної фіксації положення.
   • Отвір (лунка) заливається бетоном з обов'язковим ущільненням (штикуванням/вібруванням). Заливка бетоном забезпечує максимальну жорсткість та утримуючу здатність торцевої стіни ангара.
3. Монтаж наступних арок:
   • Підніміть наступну арку, закріпіть анкерами до фундаменту та одразу зв'яжіть з попередніми елементами прогінною системою.

4. Монтаж прогінної системи та зв'язкового каркаса

• Установка ригелів та зв'язків: Встановлюйте поздовжні зв'язкові ригелі суворо за проектними вузлами (пояс до пояса), з'єднуючи арки та торцеві колони в єдиний просторовий каркас. Використовуйте тільки оцинковані кріпильні вироби.
• Затягування металевих виробів: Пройдіть усі різьбові з'єднання динамометричним ключем або ключем із контролем зусилля. Під головку болта та гайку обов'язково встановлюйте плоскі шайби.

5. Влаштування системи вітрових зв'язків (Х-подібні зв'язки)

Для компенсації вітрового підпору та поздовжніх навантажень каркас ангара розкріплюється діагональними зв'язками.

• Зони установки: Діагональні Х-подібні зв'язки встановлюються у крайніх (торцевих) прольотах з обох боків ангара, а також через кожні 5–6 рядових прольотів при великій довжині будівлі.
• Матеріали для зв'язків: Профільна труба, металевий кутник/траверса (на болти до фасонок) або дерев'яний брус (100х50 мм на конструкційні саморізи/болти).
• Контроль: Діагональні елементи не повинні мати провисань.

6. Фінішний антикорозійний захист та підфарбовування

1. Огляньте всі вузли металокаркаса після завершення збірки.
2. Місця пошкодження ґрунтовки ГФ-021 (що виникли під час транспортування або монтажу) очистіть, знежирте та підфарбуйте ремонтним складом з баночки, що йде в комплекті поставки АГРОБУД.

7. Підготовка каркаса під покрівельне покриття (решетування та обшивка)

• Монтаж решетування: На арки та торцеві колони монтується оброблений вогнебіозахистом дерев'яний брус або металевий Z/C-профіль. Фіксація виконується покрівельними саморізами зі свердлом або болтами.
• Укладання профнастилу: Монтаж починається з нижнього ярусу від одного з торців. Листи кріплять у нижню хвилю спеціалізованими покрівельними саморізами з EPDM-прокладкою.

8. Чек-лист контролю якості перед здачею об'єкта

• Геометрія основи: Діагоналі будівлі відповідають нормам.
• Торцеві колони: Забетоновані в лунках, бетон набрав міцності, вертикальність витримана.
• Арочні ферми: Анкери затягнуті, відхилення від вертикалі не більше 2 мм на 1 м висоти.
• Болтові з'єднання: Перевірено протяжку 100% болтів каркаса.
• Вітрові зв'язки: Діагональні зв'язки натягнуті, провисання відсутні.
• Антикорозійний захист: Усі подряпини та монтажні стики підфарбовані.

---

Чому вигідно замовити ангар «Аграрник» від АГРОБУД:

• Точна геометрія: Усі елементи виготовляються на сучасних кондукторах, що виключає перекоси під час збірки.
• Повна комплектація: Комплект поставки включает каркас, метизи, детальну схему та ремонтну фарбу.
• Технічна підтримка: Наш конструкторський відділ завжди на зв'язку та готовий проконсультувати вашу монтажну бригаду з будь-яких вузлових питань.

Потрібна консультація або розрахунок ангара?
Телефонуйте за номером: +38 (097) 637-10-33 або залишайте заявку на сайті АГРОБУД.
