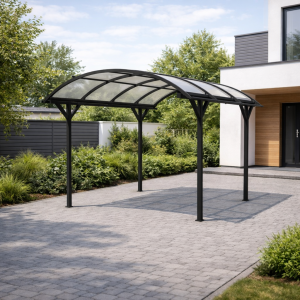

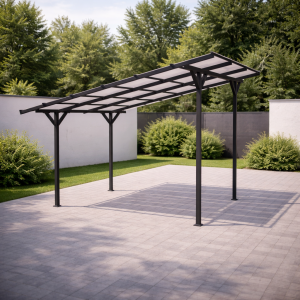

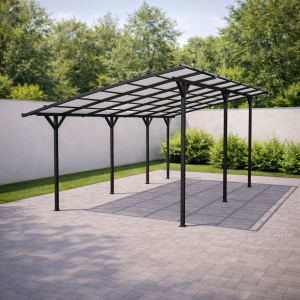

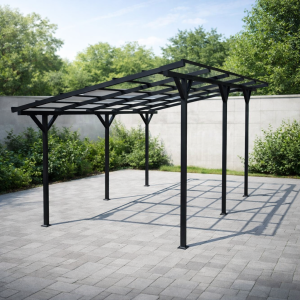

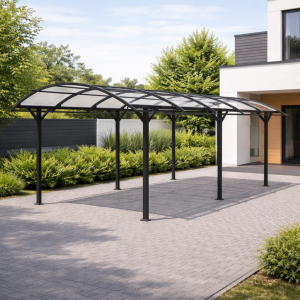

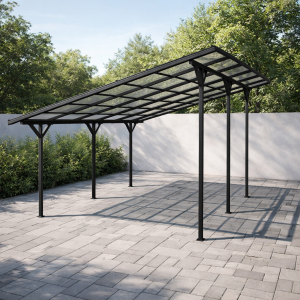

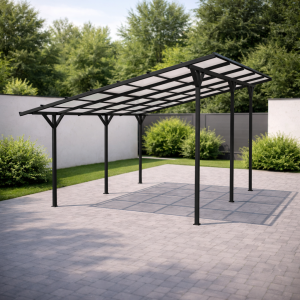

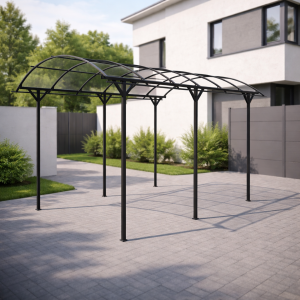

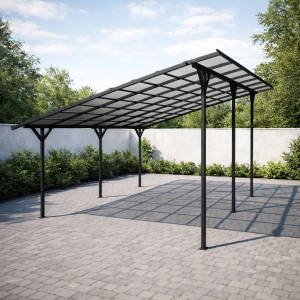

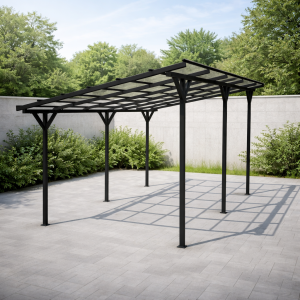

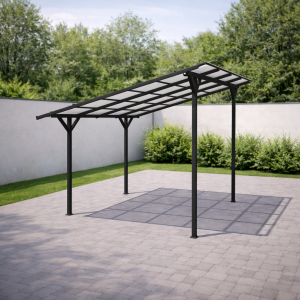

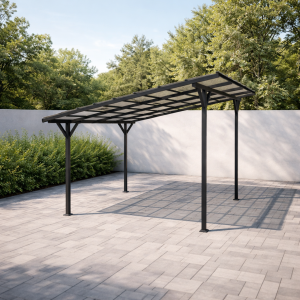

Інструкція з монтажу металевого каркаса навісів AGROECO
Виробник: Компанія «АГРОБУД»
ВАЖЛИВО: Специфікація заводського кріплення та комплектації
Усі нарізні елементи металокаркаса, що постачаються в комплекті, є оцинкованими та мають високий клас міцності 8.8.
- Для збирання опорних рам (колонна + балка): Болти М10х25.
- Для кріплення кроквяної частини (ферм/дуг) до балок: Болти М10х90.
- Для кріплення прогонів (обрешітки) до кутиків: Покрівельні саморізи 5.5х25 мм із буром (самостійно просвердлюють метал прогону).
- Декоративний та антикорозійний захист: Пластикові заглушки для труб, захисні ковпачки для метизів, баночка фірмової ремонтної фарби.
Технологія збирання та монтажу
1. Підготовка фундаменту та встановлення колон
Залежно від комплектації навісу AGROECO та умов на будівельному майданчику, монтаж несних колон виконується одним із двох способів:
Варіант А. Монтаж на готову основу (колони з опорною «п'ятою»)
Цей спосіб застосовується, якщо на майданчику вже підготовлені точкові бетонні фундаменти або залита монолітна бетонна плита.
- Конструкція: Колона оснащена привареною опорною пластиною («п'ятою») з чотирма монтажними отворами діаметром 12 мм (D12).
- Вимоги до кріплення: Фіксація виконується на розпірні анкери або нарізні шпильки діаметром 10 мм (М10). Для свердління отворів у бетоні використовується бур діаметром 10 мм.
Процес монтажу:
- Виконайте точну розмітку осей навісу на готовій бетонній основі.
- Виставте колону чітко за вертикальним рівнем (виском).
- Через готові отвори D12 у «п'яті» просвердліть у бетоні отвори завглибшки, що відповідає довжині анкера.
- Забийте розпірні анкери (або встановіть шпильки) М10 та затягніть гайки до упору для жорсткої фіксації.
Варіант Б. Монтаж із прямим бетонуванням (подовжені колони)
Цей спосіб використовується при зведенні навісу «з нуля» на ґрунті без попередньої підготовки бетонної основи.
- Конструкція: Колони постачаються у спеціальному подовженому варіанті — їхня довжина збільшена рівно на 1 метр (1000 мм) для занурення в ґрунт.
- Вимоги до ями (лунки): При механізованому бурінні (бензобуром або ямобуром) діаметр лунки має бути не менше ніж 250 мм, глибина — строго 1 метр.
- Влаштування основи (бетонна підготовка): Навіси заборонено встановлювати безпосередньо на сирий ґрунт. На дні кожної ями в обов'язковому порядку виконується попередня бетонна підготовка. Залийте невеликий шар бетону (так звану «подушку» або «п'ятак») і дайте йому схватитися, щоб утворилася жорстка, рівна основа.
Процес монтажа:
- Розмітьте центри майбутніх опор, пробуріть лунки діаметром від 250 мм на глибину 1 метр і підготуйте бетонну подушку на дні.
- Опустіть подовжену частину колони в яму, сперши її на застиглий бетонний «п'ятак».
- Вирівняйте колону по вертикалі та по висоті (контролюючи верхній зріз усіх колон ряду), зафіксуйте тимчасовими розпірками.
- Повністю залийте яму бетоном до рівня землі з обов'язковим пошаровим штикуванням або вібруванням. Переходити до збирання верхнього каркаса рекомендується після набору бетоном первісної міцності.
2. Укрупнювальне збирання першої опорної рами на землі та підйом
Для забезпечення безпеки та високої точності збирання, з'єднання несних поздовжніх балок з усіма призначеними для них колонами виконується на землі в горизонтальному положенні до моменту їх підйому. Кількість колон на одну балку залежить від довжини секції навісу (2, 3 або 4 опори).
Процес монтажу:
- На рівному горизонтальному майданчику паралельно одна одній викладіть усі колони, що належать до однієї несної балки, дотримуючись проектного кроку.
- Поверх колон укладіть несну балку та сумістіть заводські монтажні отвори на балці з отворами на оголовках колон.
- Вставте оцинковані болти М10х25 (міцність 8.8) з комплекту. Наживіть гайки, перевірте прямокутність усієї рами (рівність діагоналей), після чого затягніть усі болти до упору.
- Підніміть готову опорну раму (балка + колони) вертикально та встановіть на фундамент:
- При Варіанті А: Опустіть «п'яти» на бетон і жорстко зафіксуйте розпірними анкерами М10.
- При Варіанте Б: Опустіть подовжені кінці в лунки на застиглі бетонні подушки, виставте раму вертикально/за висотою та залийте лунки бетоном.
3. Збирання та тимчасова фіксація протилежної опорної рами
Важливе технологічне правило: На цьому етапі протилежну сторону навісу категорично заборонено жорстко закріплювати на фундаменті (затягувати анкери або заливати бетон). Рама повинна зберігати невелику рухливість («люфт»), щоб при подальшому монтажі крокв або дуг усі заводські отвори ідеально збіглися.
Процес монтажу:
- На землі аналогічно пункту №2 зберіть протилежну раму (балка + колони) на болти М10х25. (Пам'ятайте: для односхилих навісів протилежна рама буде нижчою за висотою; для аркових/двосхилих — точно такої ж висоти).
- Підніміть зібрану раму вертикально та встановіть на проектне місце.
- Зафіксуйте раму тільки тимчасовими розпірками або розтяжками, щоб вона не впала, але могла злегка зміщуватися на кілька міліметрів при стикуванні з дахом.

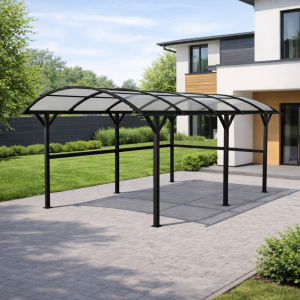

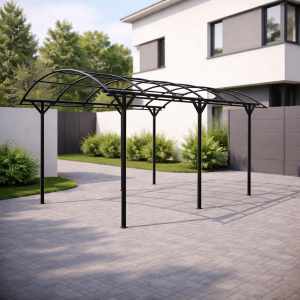

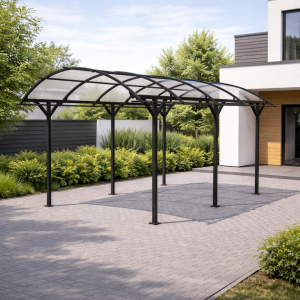

4. Монтаж поперечних кроквяних балок (дуг/арок)
На цьому етапі виконується об'єднання двох поздовжніх несних сторін у єдиний міцний просторовий каркас.
Процес монтажу:
- Почергово піднімайте поперечні кроквяні балки (або аркові дуги) нагору та виставляйте їх між двома протилежними несними балками.
- Сумістіть наскрізні заводські отвори на кінцях крокв з отворами в несних балках. Завдяки тому, що протилежна рама закріплена тимчасово і має вільний хід («люфт»), акуратно підгоніть її положення до ідеального збігу отворів.
- Вставте подовжені оцинковані болти М10х90 (міцність 8.8).
- Після того як усі поперечні крокви/дуги секції встановлені на свої місця та наживлені, перевірте загальну геометрію покрівельної частини та виконайте фінальну протяжку (затягування до упору) усіх болтів М10х90.
5. Жорстка фіксація фундаменту протилежної рамы
Коли вся верхня конструкція даху змонтована та стягнута болтами, каркас навісу сам зафіксував свою ідеальну проектну геометрію. Тепер можна намертво кріпити основу другої сторони.
Процес монтажу:
- Перевірте вертикальність колон протилежної рами будівельним рівнем.
- Приберіть тимчасові розпірки та розтяжки.
- Виконайте жорстку фіксацію нижніх опорних вузлів колон до основи:
- При Варіанті А: Просвердліть бетон через отвори у «п'ятах» та до упору затягніть розпірні анкери М10.
- При Варианте Б: Переконайтеся у правильності висотних позначок і повністю залийте лунки бетонним розчином, ретельно його ущільнюючи.
6. Монтаж прогонної системи (обрешітки)
Прогони зв'язують крокви/дуги між собою, завершують формування жорсткості каркаса та служать основою для майбутнього покрівельного покриття.
Конструктивна особливість: На кроквяних балках або аркових дугах у заводських умовах уже приварені спеціальні опорні кутики з підготовленими отворами. Це повністю виключає потребу ручної розмітки та гарантує ідеальний проектний крок прогонів.
Процес монтажу:
- Почергово піднімайте поздовжні прогони на каркас навісу.
- Укладайте прогін безпосередньо в проектне положення — на призначені для нього заводські приварені кутики.
- Через готові наскрізні отвори в кутиках жорстко прикрутіть прогін за допомогою покрівельних саморізів 5.5х25 мм із буром. Саморез самостійно просвердлить метал прогону, забезпечивши щільну фіксацію.
- Виконайте фінальний контроль якості: перевірте надійність кріплення всіх прогонів і ще раз перевірте затягування абсолютно всіх болтових з'єднань каркаса (М10х25 та М10х90).
7. Фінішні роботи: встановлення заглушок, ковпачків та підфарбовування
Цей етап виконується після повного збирання металокаркаса та контролю всіх з'єднань. Він забезпечує захист конструкції від вологи та надає навісу завершеного естетичного вигляду.
- Встановлення пластикових заглушок на труби: Візьміть пластикові заглушки з комплекту під розмір профільних труб і щільно вставте їх у всі відкриті торці прогонів та несних балок (за потреби акуратно осадіть гумовою киянкою). Це запобігатиме потраплянню дощової води та снігу всередину профілю, захищаючи метал зсередини.
- Встановлення захисних ковпачків на кріплення: Надягніть спеціальні декоративно-захисні пластикові ковпачки на всі виступаючі головки болтів та гайки (М10х25 та М10х90). Вони захистять оцинковане кріплення від прямого впливу атмосферних опадів.
- Антикорозійне підфарбовування: Уважно огляньте весь змонтований каркас. Використовуючи маленьку баночку ремонтної фарби з комплекту постачання AGROECO, акуратно підфарбуйте місця подряпин, потертостей або дрібних сколів полімерного покриття, які могли виникнути під час транспортування та монтажу елементів.
Збирання несучого металевого каркаса навісу AGROECO від компанії «АГРОБУД» повністю завершено! Конструкція є просторово жорсткою та на 100% готовою до монтажу будь-якого обраного фінішного покрівельного матеріалу (профнастилу, полікарбонату, металочерепиці тощо).
